概述

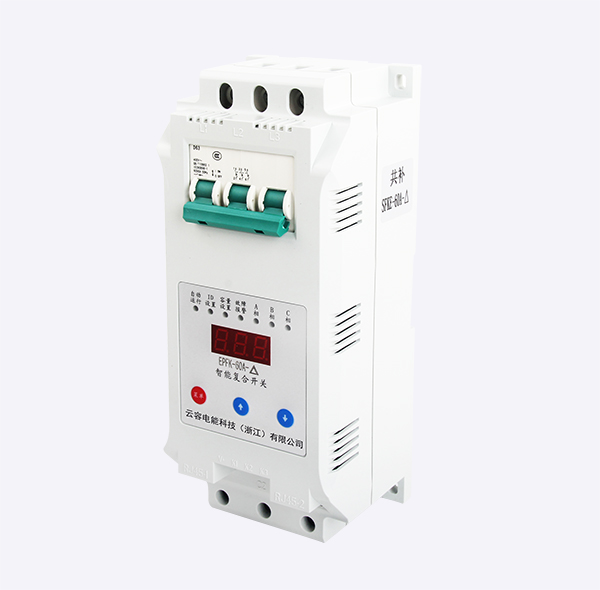

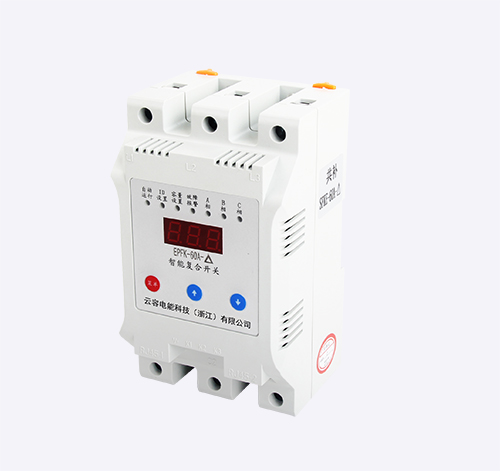

EPFK 系列電力電容機電一體化智能復合投切裝置(以下簡稱投切裝置勤，主要 用于交流50HZ-60HZ 額定電壓為220V 或380V 的低電壓電力無功補償系統中接通 和分?jǐn)嚯娏﹄娙萜�。其主要特點是投入無涌流、運行低功耗無噪音、穩定、可靠。
功能特點
EPFK 復合開關是由三個獨立的復合開關給成的，適用天低壓無功補償電容組的 通斷控制。復合開關的基本工作原理是將可控硅與磁保持電容并接。使復合開關在 接通和斷開的瞬間具有可控硅過零投切的優點，而在正正常接通期間又具有接觸器 開關無功耗的爭優點。
●過零投切：復合開關的基本工作原理是將可控硅開關與磁保持?jǐn)嚯娖鞑⒔�，�?shí)現 電壓過零導通和電流過零斷開，使復合開關在接通期間和斷開的瞬間具有可控硅開 關無涌流的優點，而在惠顧常接通期間又具有物理開關無功耗的優點.其實現方法 是：投入時在電壓過零瞬間控制可控硅先導通，穩定后再將磁保持繼電器吸合導通； 而切除時是先將磁保持繼電器斷開，可控制延遲時過零斷開，從而實現電流過零切除。 ●采用單片機控制投切并智能監控可控硅、磁保持繼電器以及輸入電源和負載的運 行冶狀況，從而具備完善的保護功能：
電壓故障缺上保護：系統電壓相供電時，開關拒絕閉合：
電源電壓缺相保護：工作電源缺相供電時，開關拒絕閉合；
自診斷故障保護：系統自動監控可控硅、磁保持繼電器的運行狀態，若其出現故障， 則拒絕閉合或自動退投斷開；
停電保護：連接后遇突然停電時，自動跳閘沁開。
●無諧波注入：由于導通瞬間是由可控硅過零觸發，延時后由磁保持繼電器吸合導
通，而繼電器工作時不會產生諧波。
●功耗小�。河捎诓捎昧舜疟３掷^電器�？刂蒲b置只在投切動作瞬間耗電，平時不耗電； 且由于磁保持繼電器的接觸電陰小，因而來發熱這樣就不用外加散熱片或風扇，降 低了成一。徹底避免了可控硅的燒毀現象，同時也對同機運行的其它電器不造成危害，
真正達到了節能降耗的目的。
●輸入信號與復合開關光電隔離；抗干擾能力強，工作安全可靠。

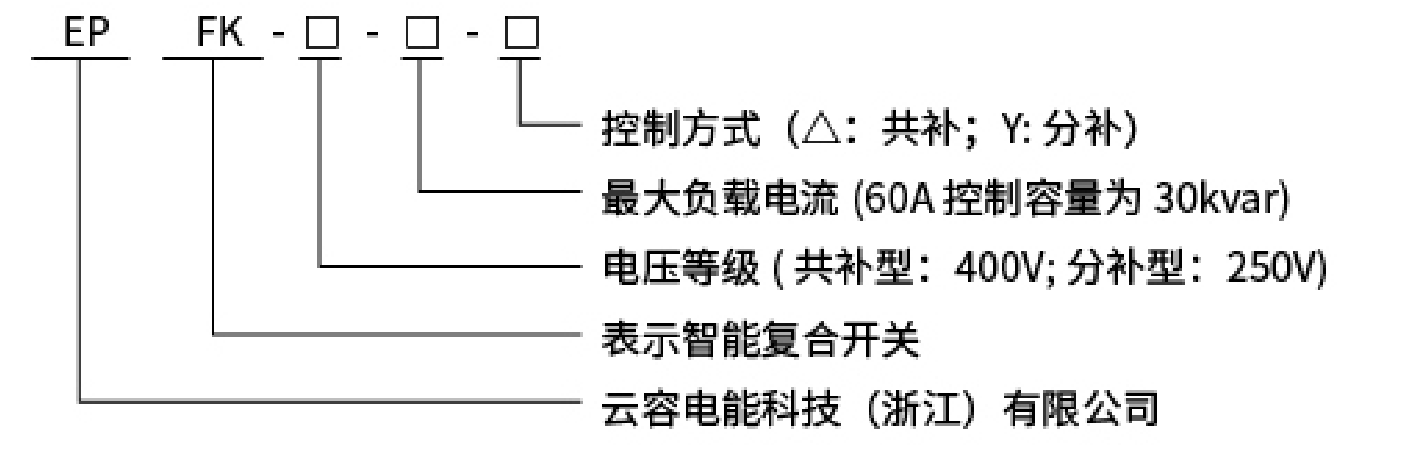

型號含義

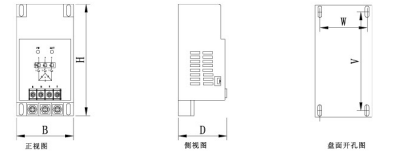

外形尺寸及安裝尺寸圖
說明：長×寬×厚： 145×100×98 (mm)
固定安裝尺寸：長×寬131×87 (mm)
